NED8VIDEO – VGA video karta

Každý pořádný počítač potřebuje výstup na monitor, já jsem se rozhodl pro standartní VGA výstup. Karta nabízí monochromatické zobrazení v textovém módu 80 znaků na 24 řádků a grafiku v rozlišení 480 x 288 pixelů.

strana součástek

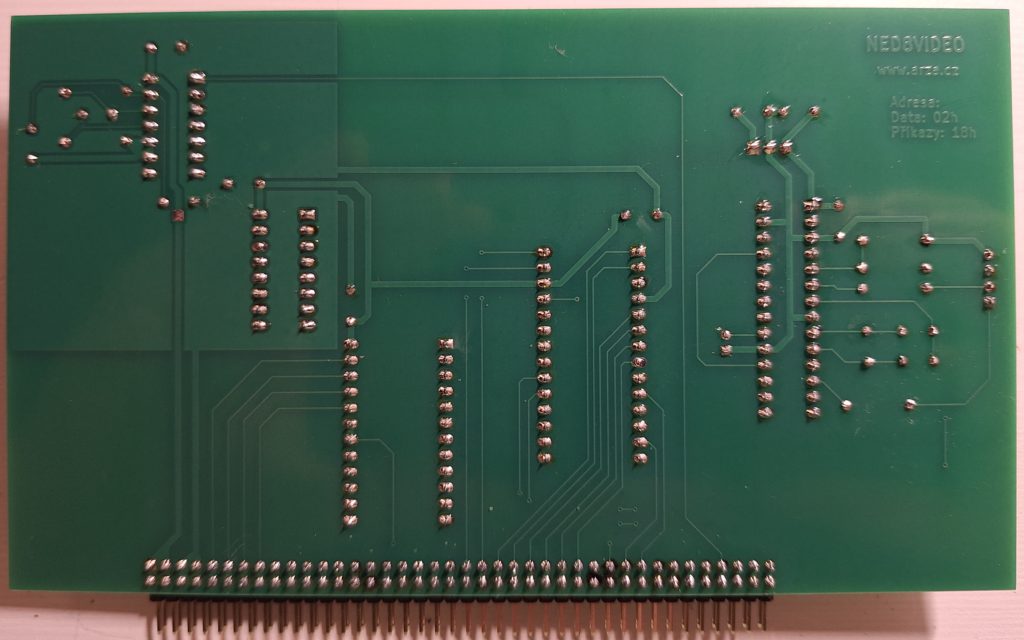

strana spojů

Karta je kombinací karty sériového rozhraní a VGA video karty původem od Geoffa Grahama.

Díky pomoci výrobce PCBway je DPS profesionálně vyrobená oboustranná prokovená a s potiskem. A pár mi jich zbylo 😉

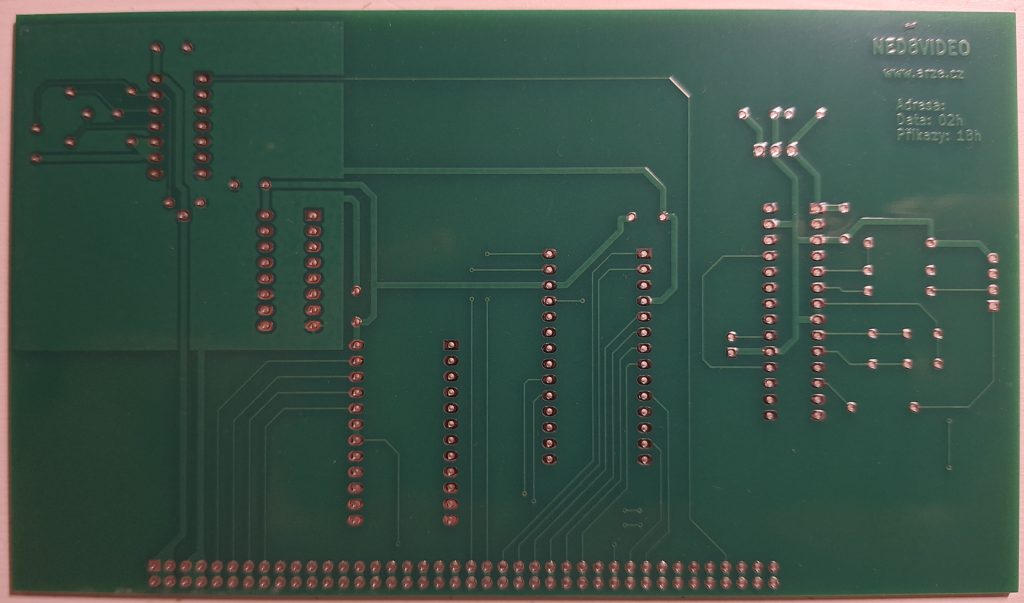

neosazená deska

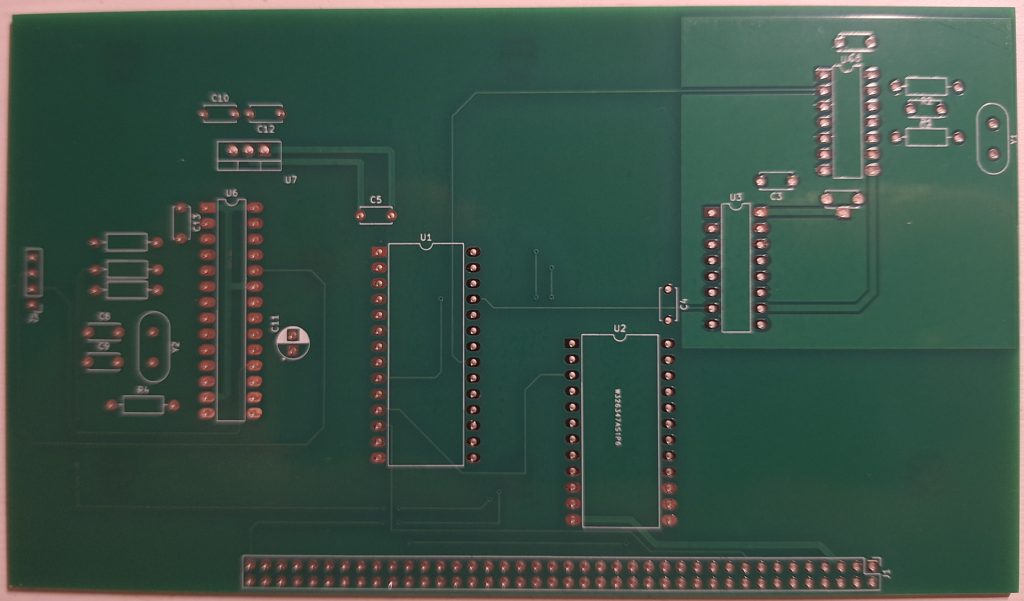

neosazená deska

Tentokrát se mi povedla deska bez chyb v návrhu s jediným detailem – Adresa příkazů má být 12h. Adresa dat je 02h správně.

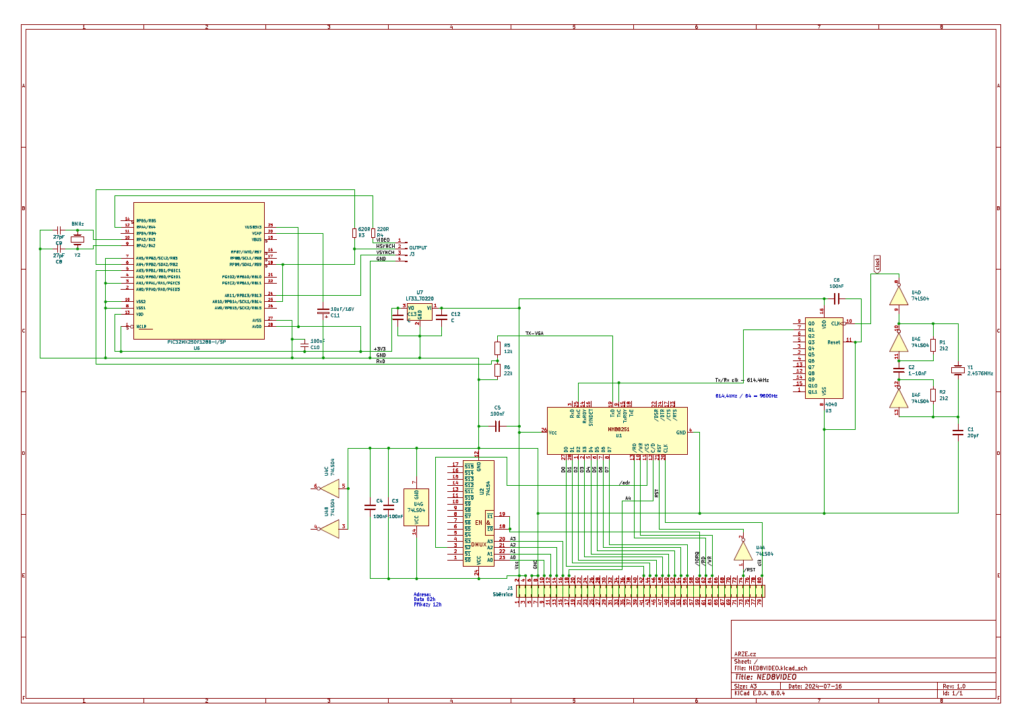

schéma zapojení

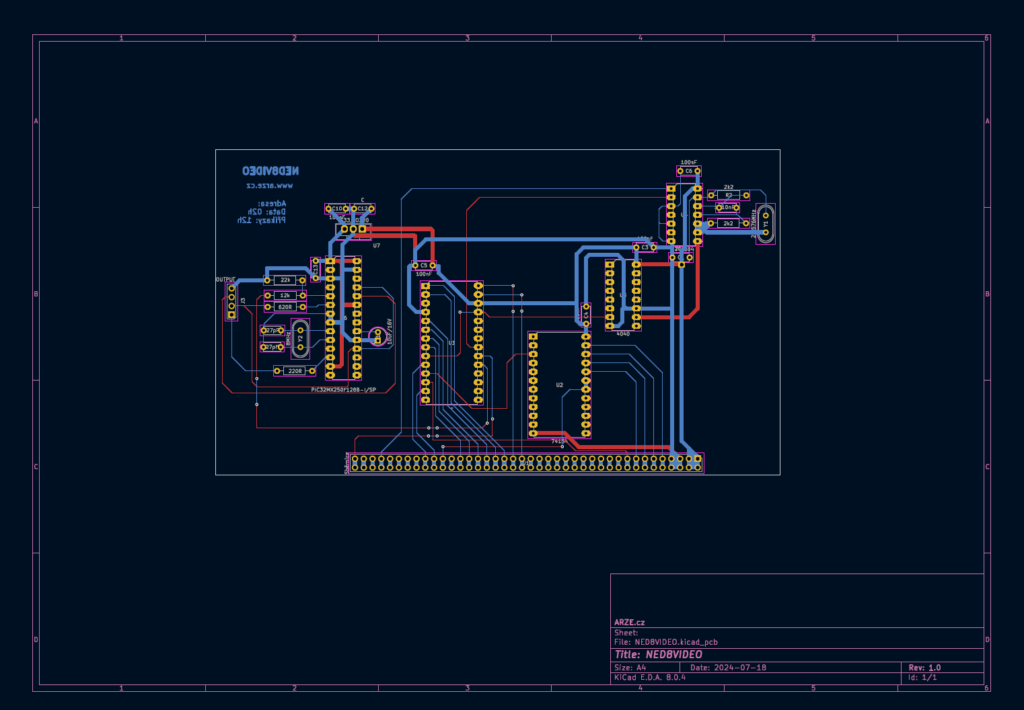

DPS

Data pro výrobu včetně souborů KiCADu, a prvního programu „Ahoj svete“ jsou ke stažení níže.
